应用范围： 静电集尘发生器；负离子发生器；流光能驱动；臭氧管、臭氧片驱动；紫外线灯管驱动。

原理：将低压直流电压通过震荡转换为高压交流电压。

应用1：利用高压交流电可以直接驱动臭氧管、臭氧片等工作产生臭氧。

应用2：将高压交流电压通过倍压整流产生直流高压，利用直流高压带动静电集尘器，负离子碳刷，放电针-极板等工作产生负离子微风和微量臭氧。

典型应用：臭氧负离子发生器。 利用针尖对极板放电产生负离子风和微量臭氧。

应用产品案例：空气净化器静电集尘

输入电压：DC12  工作电流200-300mA 输出电压：7-9KV

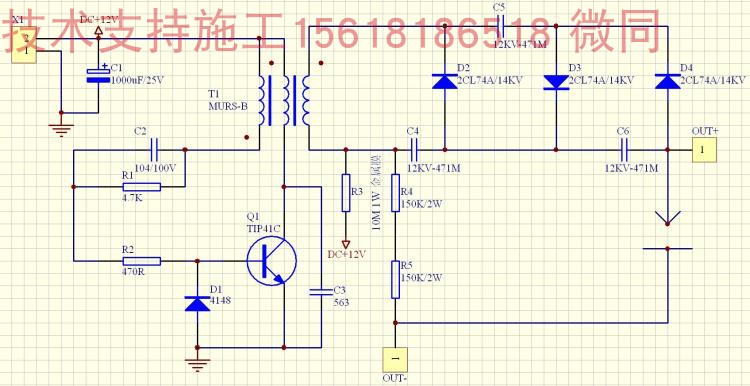

电路原理图

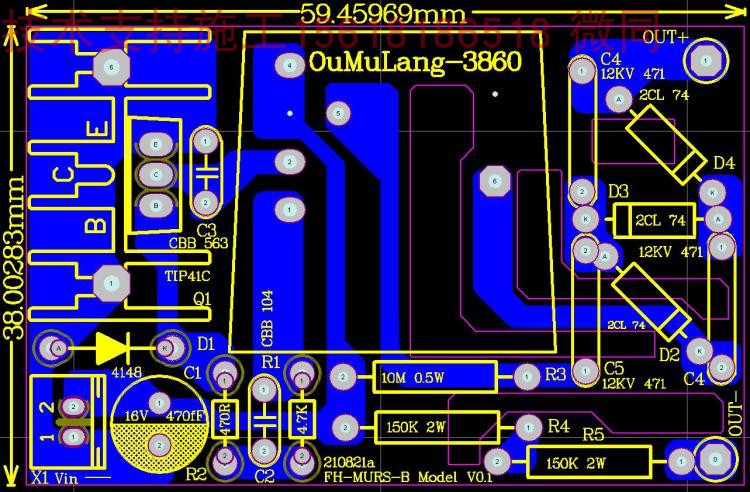

线路板布局布线参考

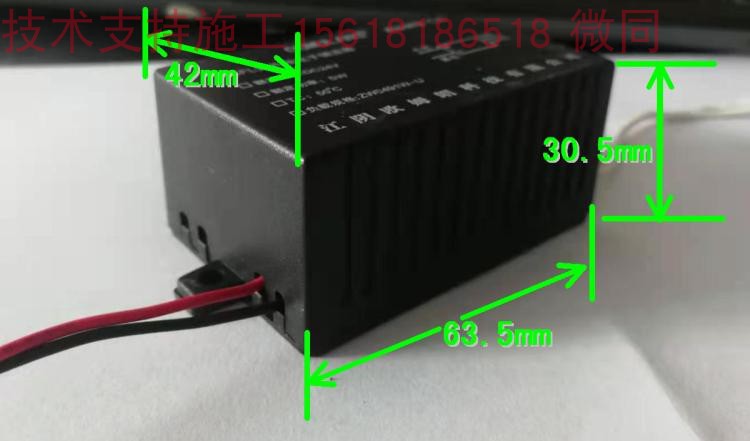

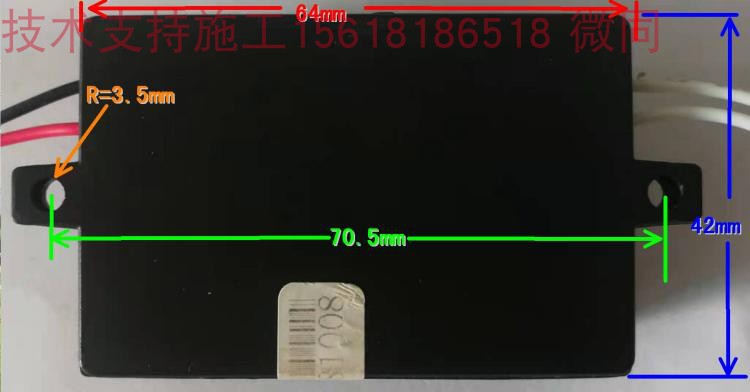

 Model 板 配套灌封外壳 Oumulang-3860

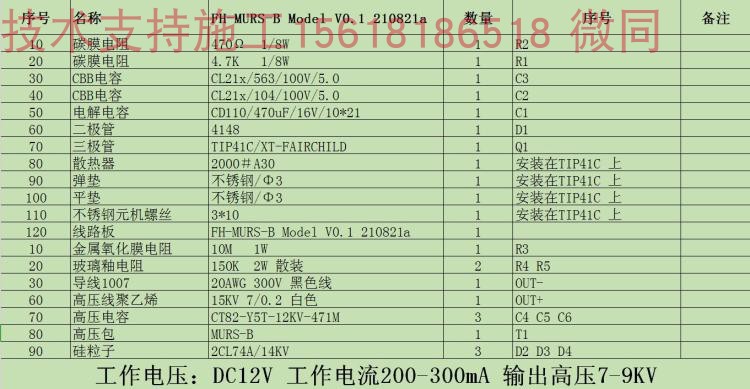

材料明细表

变压器引脚尺寸图

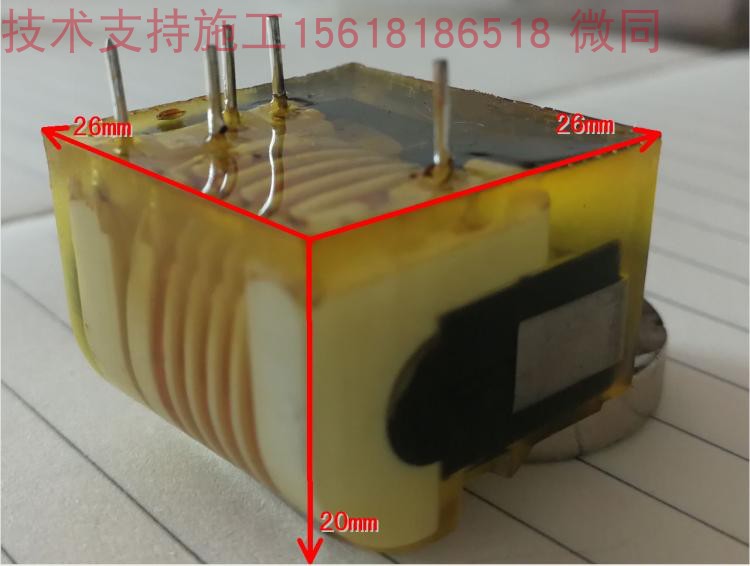

变压器外形尺寸
