EE19-V12

EE19-V12

CCFL冷阴极紫外线灯管驱动电源 变压器应用范围:静电集尘发生器;等离子、负离子发生器;流光能驱动;臭氧管、臭氧片驱动;冷阴极紫外线灯管驱动。原理:将低压直流电压通过震荡转换为高压交流电压。应用1:利用高压交流电可以直接驱动臭氧管、臭氧片等工作产生臭氧。应用2:将高压交流电压通过倍压整流产生直流高压,
在线询价

CCFL冷阴极紫外线灯管驱动电源 变压器

应用范围: 静电集尘发生器;等离子、负离子发生器;流光能驱动;臭氧管、臭氧片驱动;冷阴极紫外线灯管驱动。

原理:将低压直流电压通过震荡转换为高压交流电压。

应用1:利用高压交流电可以直接驱动臭氧管、臭氧片等工作产生臭氧。

应用2:将高压交流电压通过倍压整流产生直流高压,利用直流高压带动静电集尘器,负离子碳刷,放电针-极板等工作产生负离子微风和微量臭氧。



典型应用:臭氧负离子发生器,直接驱动臭氧管、臭氧片,冷阴极紫外线灯管。



应用产品案例:CCFL冷阴极紫外线灯管驱动电源升压变压器高压包。



特别提示:EE19-V12适合供电电压12V;5V供电使用EE19-V5;24V供电使用EE19-V24。

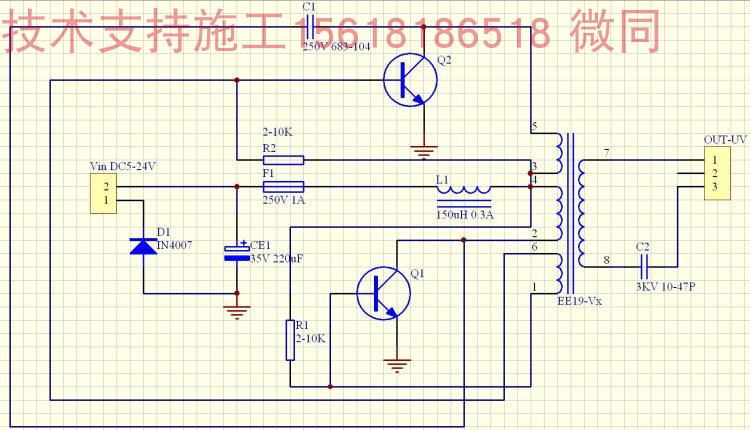

电路原理图

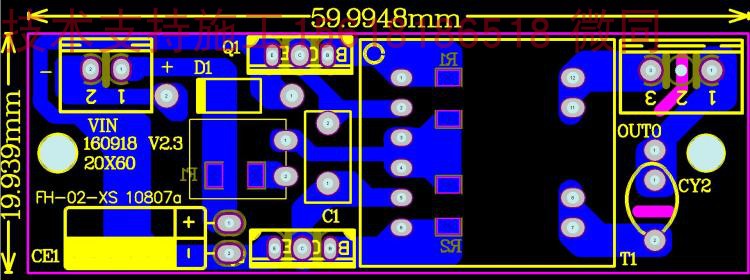

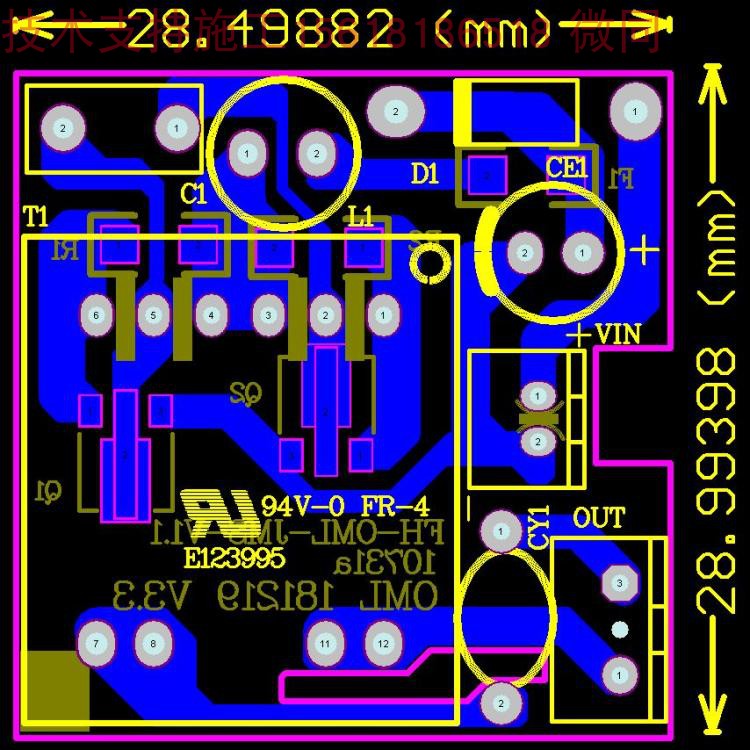

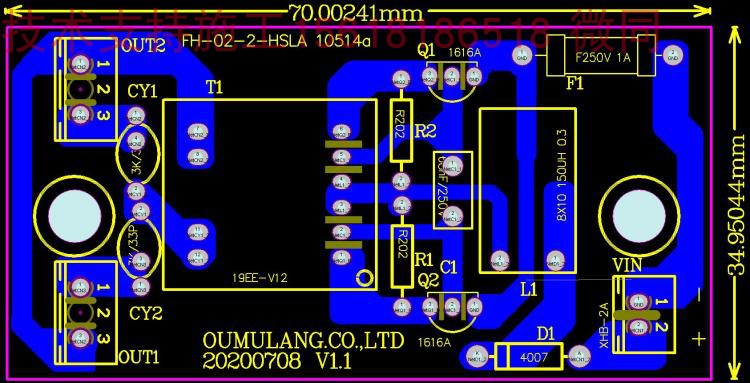

线路板布局布线参考    ZUI小尺寸29*29mm 。

特别提示:本公司可以根据客户需求定制开发生产紫外线UV驱动电源,并且可以提供配套的杀菌型UVC紫外线灯管。,一站式服务,无需东奔西走。

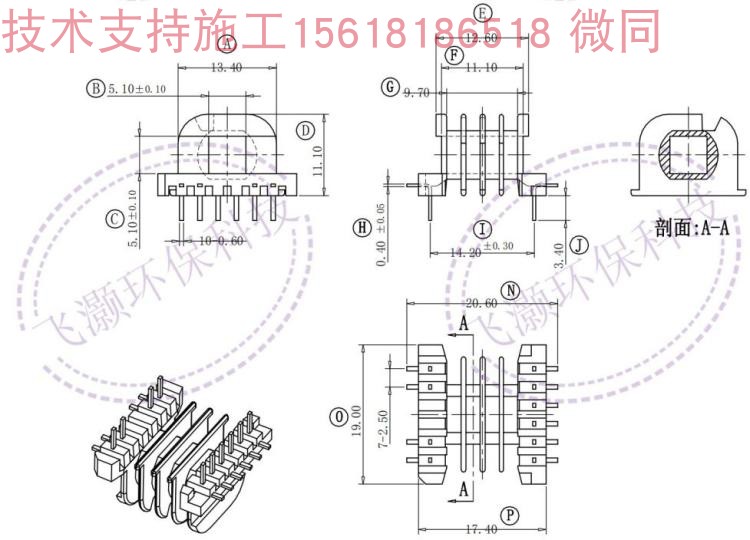

变压器引脚尺寸图

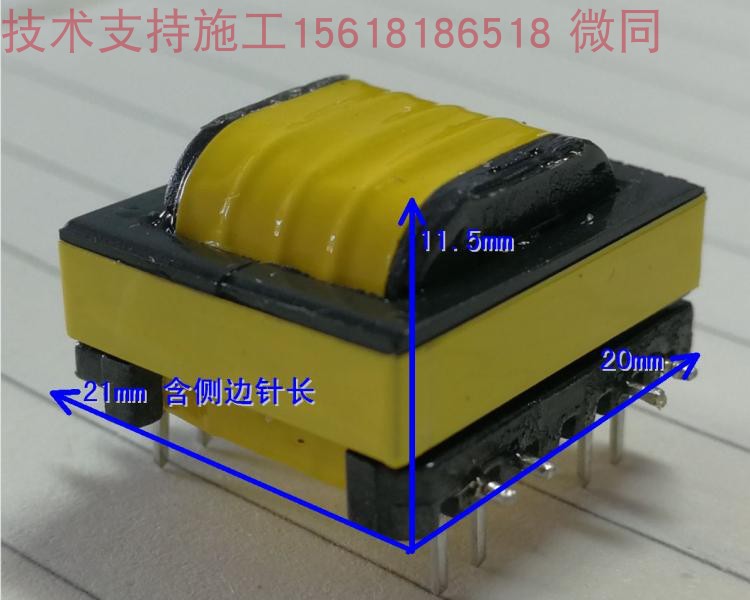

变压器外形尺寸
